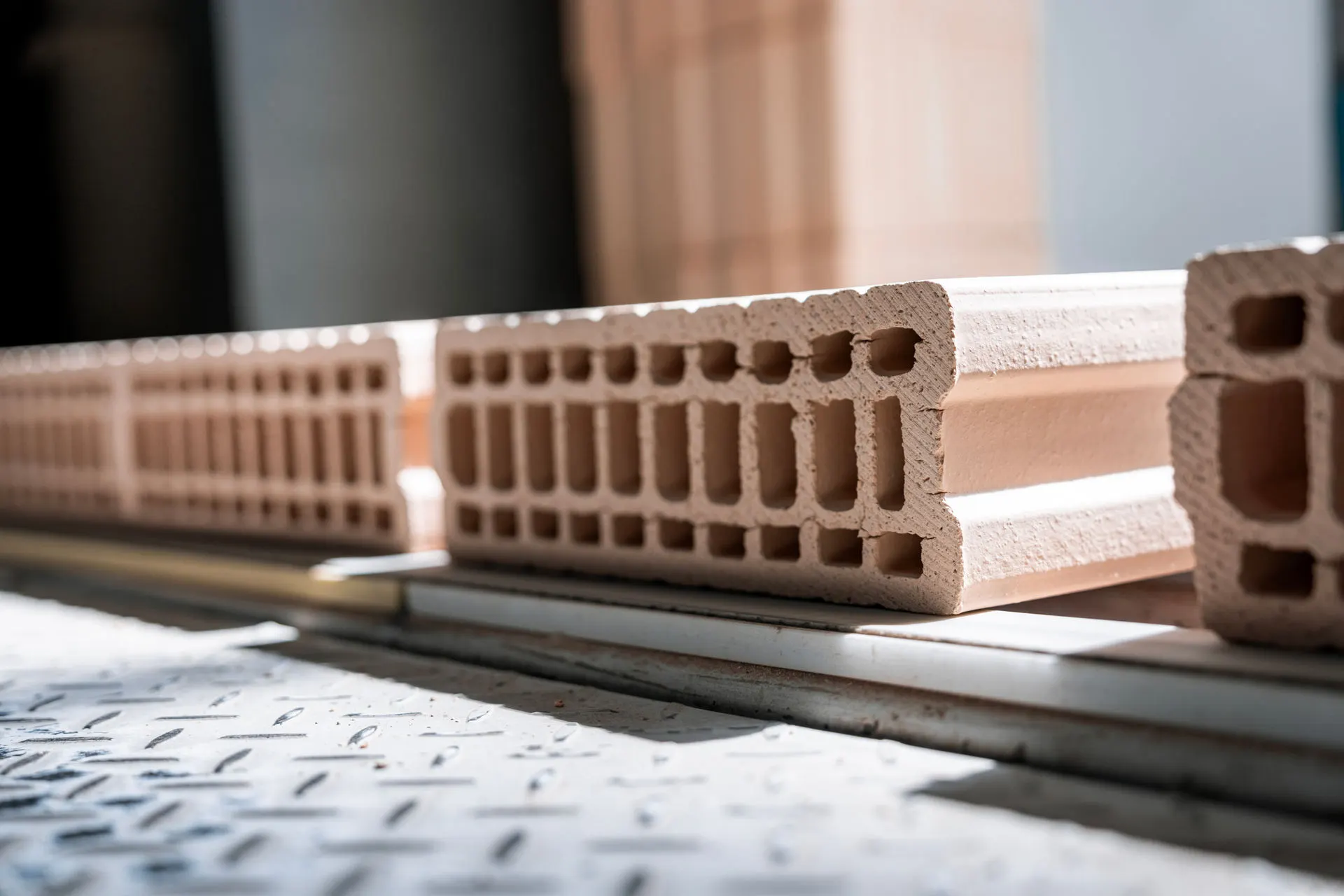

Backsteine · Normalbacksteine
Der SwissModul ist bewährt, masshaltig und universell einsetzbar — das Rückgrat des Schweizer Mauerwerksbaus.
Backstein besteht zu 100% aus Lehm, der in unserer Tongrube abgebaut, dann verarbeitet (geformt) und schliesslich im Tunnelofen bei 1020 Grad Celsius gebrannt wird. Der Backstein ist somit nicht nur ein reines Naturprodukt, sondern weist auch Eigenschaften wie einen zuverlässigen Witterungs- und Wärmeschutz auf.
Normalbacksteine eignen sich für tragende und nichttragende Innen- und Aussenwände gleichermassen. Das einheitliche Format und die definierten Druckfestigkeitsklassen machen sie zur zuverlässigen Wahl für Architekten und Unternehmer. Mit Nut und Kamm (N+K) können die Steine ohne Stossfugenmörtel knirsch vermauert werden — das spart Zeit und Material.
N+K = Nut + Kamm · Grundformat 16.7 St./m²
| Kurzbezeichnung | Format L/B/H | Gewicht | pro Palett | |
|---|---|---|---|---|
| mm | ca. kg | St. | m² | |
| B 7.5 / 19 N+K | 290/ 75/190 | 4.4 | 180 | 10.80 |
| B 10 / 19 N+K | 290/100/190 | 4.8 | 180 | 10.80 |
| B 10 / 14 | 290/100/140 | 3.6 | 240 | 10.80 |
| B 10 / 9 | 290/100/ 90 | 2.3 | 360 | 10.80 |
| B 10 / 6.5 | 290/100/ 65 | 1.7 | 485 | 10.90 |
| B 12.5 / 19 + B 12.5 / 19 N+K | 290/125/190 | 6.7 | 144 | 8.60 |
| B 12.5 / 14 | 290/125/140 | 4.9 | 192 | 8.60 |
| B 12.5 / 9 | 290/125/ 90 | 3.2 | 288 | 8.60 |
| B 12.5 / 6.5 | 290/125/ 65 | 2.3 | 309 | 7.00 |
| B 15 / 19 + B 15 / 19 N+K | 290/150/190 | 7.5 | 126 | 7.50 |
| B 15 / 14 | 290/150/140 | 5.5 | 168 | 7.60 |
| B 15 / 9 | 290/150/ 90 | 3.5 | 252 | 7.60 |
| B 15 / 6.5 | 290/150/ 65 | 2.6 | 249 | 5.60 |
| B 17.5 / 19 + B 17.5 / 19 N+K | 290/175/190 | 8.7 | 108 | 6.50 |
| B 17.5 / 14 | 290/175/140 | 6.4 | 144 | 6.50 |
| B 17.5 / 9 | 290/175/ 90 | 4.1 | 216 | 6.50 |
| B 17.5 / 6.5 | 290/175/ 65 | 3.0 | 206 | 4.60 |
| B 20 / 19 N+K | 290/200/190 | 9.6 | 90 | 5.40 |
| B 20 / 14 | 290/200/140 | 7.1 | 120 | 5.40 |
| B 20 / 9 | 290/200/ 90 | 4.5 | 180 | 5.40 |
| B 25 / 19 N+K | 290/250/190 | 12.1 | 72 | 4.30 |
Das Mauerwerk ist im Läuferverband gemauert. Die Breite der Steine entspricht der Mauerdicke. Einsteinmauerwerk zum Verputzen kann vollfugig oder knirsch gemauert werden. In der Regel werden die Steine um eine halbe Länge versetzt vermauert. Die Norm SIA 266 geht davon aus, dass die Tragsicherheit des Mauerwerks gewährleistet ist, wenn der Verbund durch ein Überlappen der Steine um mindestens 60 mm sichergestellt ist. Tragende Wände eines Gebäudes müssen fachgerecht miteinander verbunden werden. Dies geschieht durch den Verband auf der ganzen Wandhöhe oder bei nachträglichem Anmauern durch Einbinden von 3–4 Anschlusselementen.
Bei den angegebenen Gewichten und Verbrauchszahlen handelt es sich um bauübliche Mittelwerte. Die Angaben über den Steinbedarf beziehen sich auf theoretische Werte pro m² ohne Zuschläge.
Ein SwissModul Backstein wiegt je nach Format zwischen 1.7 kg (B 10/6.5) und 12.1 kg (B 25/19 N+K). Häufige Formate: B 12.5/19 rund 6.7 kg, B 15/19 rund 7.5 kg, B 17.5/19 rund 8.7 kg. Es handelt sich um bauübliche Mittelwerte.
Der SwissModul ist 290 mm lang. Die Breite entspricht der Mauerdicke und reicht von 75 bis 250 mm, die Höhe beträgt 65, 90, 140 oder 190 mm. Die Bezeichnung B 15/19 steht zum Beispiel für 15 cm Breite und 19 cm Höhe.
Beim Grundformat mit 19 cm Höhe rechnet man theoretisch mit 16.7 Steinen pro m² Wandfläche, wenn vollfugig vermauert wird, und mit 17.2 Steinen bei knirsch vermauerten Steinen (N+K) — jeweils ohne Zuschläge für Verschnitt.
N+K steht für Nut und Kamm. Die Steine greifen seitlich ineinander und können ohne Mörtel in der Stossfuge, also knirsch, vermauert werden. Das spart Zeit und Material und eignet sich für Wände mit vorwiegend vertikaler Tragfunktion.
SwissModul ist unser Sortiment an Normalbacksteinen für tragende und nichttragende Innen- und Aussenwände. Die Steine sind CE-zertifiziert nach EN 771-1, für den Läuferverband nach SIA 266 ausgelegt und haben Putzrillen für eine optimale Haftung des Verputzes.
